On continue; les porteurs en L (L-girder) ont été découpés et assemblés.
Vue des porteurs en L assemblés
J’ai également découpé et placés, provisoirement dans un premier temps, les tasseaux transversaux (joist) pour pouvoir y poser le contreplaqué.
Les tasseaux posés provisoirement sur les porteurs
J’ai ainsi pu y poser le plan papier à l’échelle 1:1.
…avec le contreplaqué et le plan papier
J’ai ensuite reporté les découpes en poinçonnant le plan dans les joints de coupes et sur les lignes concernées puis en retraçant les lignes sur le contreplaqué une fois le plan papier retiré.
Le contreplaqué une fois les découpes reportés
Ceci fait, j’ai positionné précisément et vissé les tasseaux transversaux pour éviter au maximum toute interférence future avec les éléments qui seront positionnés sous la surface ou découpés dans la plaque de base (commandes d’aiguilles, ponts tournants, fosses).
Après avoir découpé la plaque de base, j’ai également commencé le montage des chandelles (riser) et des cales (cleat), à l’exception de celles de la rampe. Pour cette tâche, je dois me bricoler un outil pour garantir la constance de la pente.

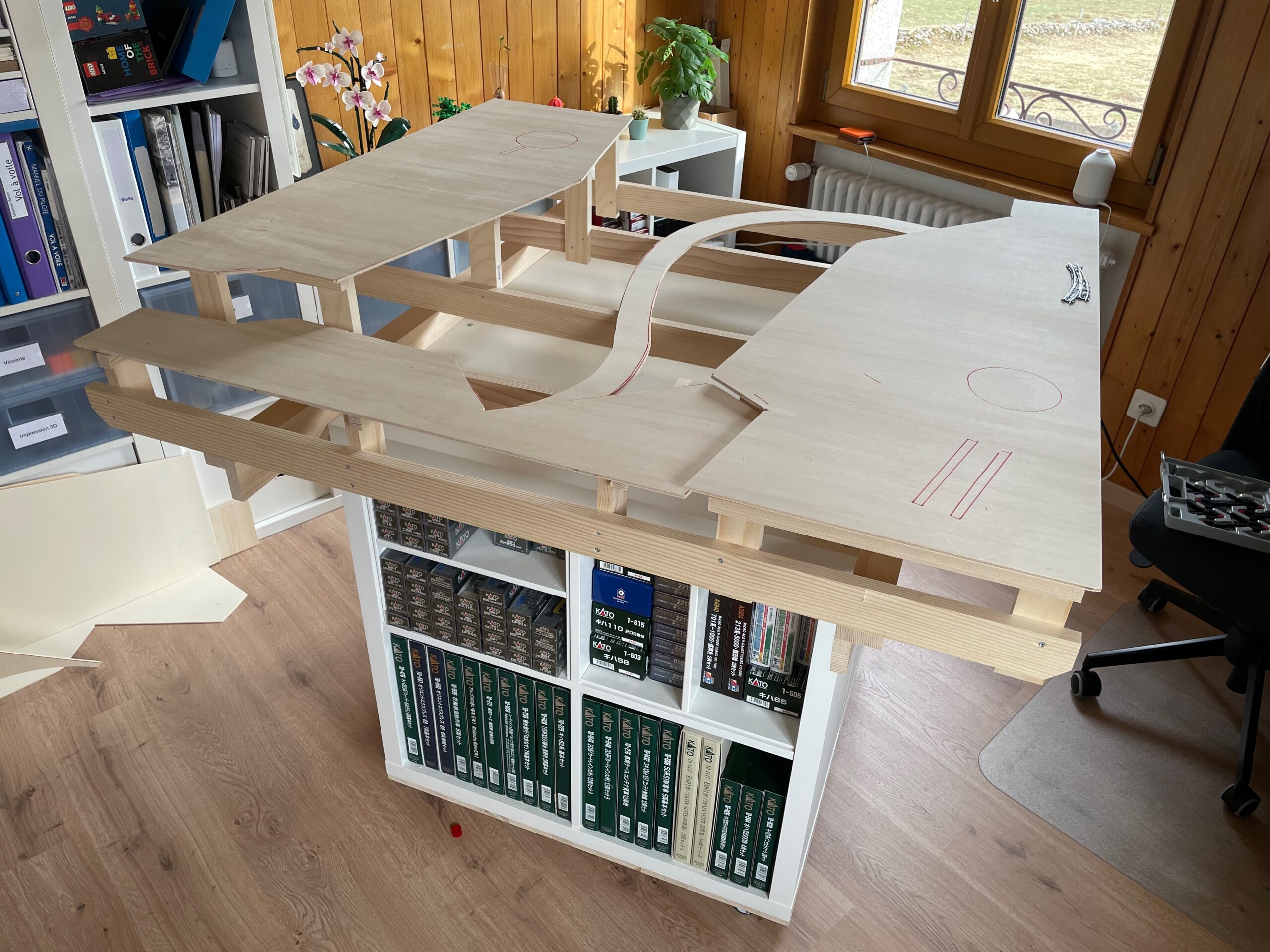

Vue du réseau avec les supports de voie posé provisoirement sur les chandelles
